고효율 전력 변환 분야에서 LLC 공진 토폴로지와 클래스 D 증폭기의 결합은 전력 증폭기의 성능 한계를 재정의하고 있습니다. 기존 클래스 D 증폭기는 효율이 높지만(보통 90%~95%) 하드 스위칭으로 인한 EMI(전자기 간섭) 및 스위칭 손실은 여전히 부족합니다. LLC 공진은 스위칭 기술을 최적화하여 시스템 효율을 98%까지 높이고 EMI를 크게 줄일 수 있습니다.
1. 시너지 효과 LLC 공진 클래스 D 증폭기
(1) 효율성 혁신의 핵심: 소프트 스위칭 기술
기존 클래스 D 증폭기의 병목 현상: 하드 스위칭 중에 MOSFET은 고전압 및 고전류에서 스위칭하여 상당한 스위칭 손실을 초래합니다(특히 고주파 애플리케이션에서).
LLC 공진 솔루션: 공진 인덕터(Lr), 공진 커패시터(Cr) 및 변압기 여기 인덕터(Lm)의 시너지 효과를 통해 다음이 달성됩니다.
제로 전압 스위칭(ZVS): MOSFET이 켜지기 전에 VDS가 0으로 떨어지므로 턴온 손실이 제거됩니다.
제로 전류 스위칭(ZCS): 다이오드가 꺼지면 전류가 자연스럽게 0으로 돌아가 역회복 손실을 줄입니다.
(2) EMI 최적화의 핵심 메커니즘
하드 스위칭의 EMI 문제: dv/dt 및 di/dt(예: 100V/ns)가 빠르게 변경되면 고주파 방사 노이즈가 발생합니다.
LLC 공진의 원활한 전환: 구형파가 아닌 정현파 공진 전류는 스위칭 에지 기울기를 50% 이상 줄여 고주파 고조파를 크게 줄입니다.
2. 효율 98% 달성을 위한 설계 포인트
- 공진 매개변수의 정확한 일치
ZVS 범위가 부하 변화를 포괄하도록 하려면 fr은 스위칭 주파수(fs)보다 약간 낮아야 합니다. 예: 500W 증폭기에서 Lr=50μH, Cr=22nF일 때 fr≒150kHz, fs는 200kHz로 설정됩니다.
품질 계수(Q 값) 선택: Q 값(>0.5)이 높으면 경부하 효율이 감소합니다. 0.3~0.5 사이로 조절하는 것이 좋습니다.
- 자기 통합 변압기 설계
누설 인덕턴스와 여자 인덕턴스 간의 균형: 공진점 오프셋을 방지하려면 샌드위치 권선 또는 세그먼트 권선을 사용하여 누설 인덕턴스 비율을 5% 미만으로 줄이십시오.
핵심 재료 선택: 와전류 손실을 줄이기 위해 고주파 애플리케이션에는 페라이트 또는 나노결정이 선호됩니다.
- MOSFET 및 드라이버 최적화
장치 선택: 낮은 Qg(게이트 전하)와 낮은 Coss(출력 커패시턴스)를 갖춘 MOSFET이 선호됩니다.
드라이브 회로 설계: 밀러 효과로 인한 잘못된 트리거링을 방지하기 위해 음전압 셧다운(-2V~-5V)을 추가합니다.
3. EMI 억제를 위한 실제 전략
(1) PCB 레이아웃의 주요 규칙
공진 회로 최소화: Lr, Cr 및 변압기 1차 권선을 인접한 영역에 배치하여 고주파 전류 경로를 단축합니다.
접지면 분할: 전원 접지(PGND)와 신호 접지(AGND)를 단일 지점에 연결하여 노이즈 커플링을 방지합니다.
(2) 필터 회로 설계
입력단: π형 필터(X 커패시터 공통 모드 인덕터)를 추가하여 100kHz~1MHz 전도 EMI를 억제합니다.
출력단: LC 필터(L=1μH, C=100nF)를 사용하여 잔류 스위칭 잡음을 필터링합니다.
(3) 차폐 및 접지
변압기 차폐층: 구리 호일은 변압기를 감싸고 접지되어 자기장 복사를 줄입니다.
방열판 접지: MOSFET 방열판은 안테나 효과를 피하기 위해 낮은 임피던스 경로를 통해 PGND에 연결됩니다.

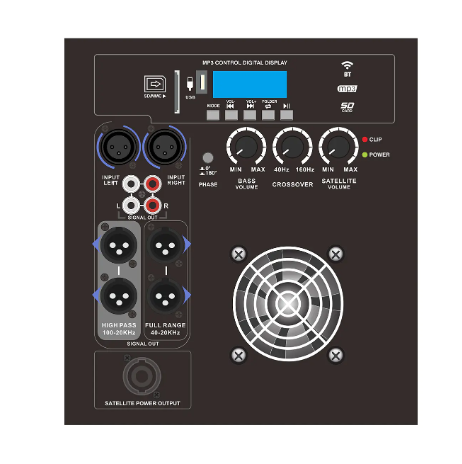

4. LLC 공진형 고신뢰성 Class D 전력증폭기의 제품특징
- 초고효율(>95%)
소프트 스위칭 기술: LLC 공진을 통해 ZVS(제로 전압 스위칭) 및 ZCS(제로 전류 스위칭)가 달성되므로 MOSFET 스위칭 손실이 크게 감소하고 전체 효율이 95%~98%에 도달할 수 있습니다.
낮은 전도 손실: 낮은 RDS(on) MOSFET 또는 GaN 장치를 사용하여 전도 전압 강하를 줄이고 에너지 효율성을 향상시킵니다.
경부하 시 고효율: 효율 변동은 20%-100%의 부하 범위에서 5% 미만으로, 이는 기존의 하드 스위칭 클래스 D 증폭기보다 우수합니다.
- 뛰어난 EMI 성능
정현파 공진 전류: LLC 토폴로지의 자연적인 정현파 파형은 고주파 고조파를 줄이고, 방사 EMI는 하드 스위칭 클래스 D에 비해 10~15dB 감소합니다.
최적화된 PCB 레이아웃: 키 공진 루프는 가장 짧게 설계되었으며 차폐층과 필터링 회로를 통해 CISPR 32/EN 55032 클래스 B 표준을 쉽게 통과할 수 있습니다.
저잡음 출력: THD N(총 고조파 왜곡 잡음) <0.05%, 고충실도 오디오 및 의료 장비의 요구 사항을 충족합니다.
- 신뢰성 설계
다중 보호 메커니즘:
과전류 보호(OCP): 출력 전류의 실시간 모니터링, 응답 시간 <1μs;
과전압/저전압 보호(OVP/UVP): 넓은 입력 전압 범위(예: 12V-60V);
과열 보호(OTP): 온도 센서 자동 부하 감소 기능.
수명이 긴 구성요소:
솔리드 스테이트 커패시터(수명 > 100,000시간)는 전해 커패시터를 대체합니다.
고온 내성 코어(130°C 이상)는 포화 실패를 방지합니다.
진동 방지 및 충격 방지: 자동차 및 산업과 같은 열악한 환경에 적합한 포팅 공정 및 금속 쉘 디자인.
- 소형화 및 높은 전력 밀도
자기 통합 기술: 공진 인덕터(Lr)와 변압기(Tx)를 단일 코어에 통합하여 부피를 30% 줄입니다.
고주파 설계: 스위칭 주파수는 500kHz-1MHz(GaN 솔루션)에 도달할 수 있으므로 더 작은 수동 부품을 사용할 수 있습니다.
모듈형 패키징: 표준 하프 브릭/풀 브릭 모듈(예: 48V/500W), 플러그 앤 플레이 지원.
- 지능형 및 디지털 제어
적응형 주파수 변조: 부하 변화에 따라 스위칭 주파수(fs)를 자동으로 조정하여 최적의 공진 상태를 유지합니다.
디지털 인터페이스: I2C/PMBus 통신, 효율성, 온도 및 오류 상태의 실시간 모니터링을 지원합니다.
- 광범위한 애플리케이션 적응성
고급 오디오: Hi-Fi 증폭기, 자동차 오디오(THD N<0.03%);
산업용 전원 공급 장치: 서보 드라이브, 레이저 장비(효율>96%);
의료 장비: 초음파 발생기, MRI 전원 공급 장치(저소음 및 높은 신뢰성);
새로운 에너지 시스템: 태양광 인버터, 차량용 충전기(광역 전압 입력).
5. LLC 공진형 고신뢰성 클래스 D 전력 증폭기 사용 시 주의 사항
LLC 공진형 고신뢰성 클래스 D 전력 증폭기는 탁월한 성능과 안정성을 갖추고 있지만, 시스템의 장기적으로 안정적인 작동과 최적의 성능을 보장하려면 실제 애플리케이션에서 다음과 같은 주요 문제에 유의해야 합니다.
전원 공급 장치 및 전기 매개변수 매칭
- 입력 전압 범위
사양에 명시된 입력 전압 범위(예: 24V-60V)를 엄격히 따르십시오. 과전압은 MOSFET 고장을 일으킬 수 있으며, 부족전압은 공진 이상을 일으킬 수 있습니다.
서지 쇼크를 방지하려면 입력단에 TVS 다이오드 또는 과전압 보호 회로를 추가하는 것이 좋습니다.
- 전력 매칭
부하 전력은 앰프 정격 전력의 120%(순간 피크) 또는 100%(연속 작동)를 초과해서는 안 됩니다. 그렇지 않으면 과전류 보호가 작동되거나 출력단이 손상될 수 있습니다.
유도성 부하(예: 모터 및 변압기)의 경우 추가로 20%의 전력 마진을 확보해야 합니다.
방열 관리
- 방열판 설치
사양이 일치하는 방열판(예: 열 저항 ≤ 0.5℃/W)을 설치하고 방열 표면이 MOSFET/변압기와 밀착되도록 하고 열 전도성이 높은 실리콘 그리스를 바르십시오.
전자기 간섭을 방지하려면 방열판을 다른 고주파 신호 라인과 평행하게 배치하지 마십시오.
- 주변 온도
권장 작업 주변 온도는 40℃ 이하(산업 등급) 또는 85℃ 이하(군용 등급)입니다. 고온은 전해 콘덴서의 수명을 크게 단축시킵니다.
제한된 공간에서 사용할 경우 강제 공랭(풍속 ≥ 2m/s) 또는 액체 냉각이 필요합니다.
공명 매개변수 교정
- 공진주파수(fr) 검증
전원을 켜기 전에 오실로스코프 전류 프로브를 사용하여 실제 공진 주파수가 설계 값(예: 150kHz±5%)과 일치하는지 확인해야 합니다. 과도한 편차로 인해 ZVS 오류가 발생합니다.
주파수가 오프셋되면 공진 커패시터(Cr) 또는 인덕터(Lr)를 조정하여 수정할 수 있습니다.
- 경부하 보호
부하가 10% 미만이면 LLC 공진이 ZVS 영역을 벗어날 수 있습니다. 급격한 효율성 저하를 방지하려면 버스트 모드 또는 주파수 점프 기능을 활성화해야 합니다.
PCB 레이아웃 및 배선
- 키 루프 디자인
공진 루프(Lr-Cr 변압기)는 짧고 넓어야 하며 기생 인덕턴스의 영향을 줄이기 위해 권장 길이는 3cm 미만이어야 합니다.
전원 접지(PGND)와 신호 접지(AGND)는 별 모양의 단일 지점 접지를 사용하여 접지 바운스 노이즈를 방지합니다.
- EMI 억제
입력/출력 케이블에는 자기 링이 장착되어 있어야 하며 연선 또는 차폐 케이블을 사용해야 합니다.
민감한 신호 라인(예: 피드백 라인)은 고주파수 스위칭 노드(간격 ≥5mm)에서 멀리 떨어져 있어야 합니다.
보호 기능 테스트
- 보호 임계값 확인
처음 사용할 때 과전류(OCP), 과전압(OVP) 및 과열(OTP) 보호가 정상적으로 트리거되는지 여부를 시뮬레이션하고 테스트해야 합니다(예: 조정 가능한 부하/전원 공급 장치로 전압을 점차적으로 높임).
보호 응답 시간은 10μs 미만(과전류) 및 1ms 미만(과열)이어야 합니다.
- 결함 복구
결함이 해결된 후 장치를 손상시킬 수 있는 반복적인 충격을 피하기 위해 전원을 다시 켜기 전에 1~2초 정도 지연하는 것이 좋습니다.
유지보수 및 수명관리
- 정기점검
6개월마다 전해콘덴서가 부풀어오르는지, 자성부품이 변색(고온노화의 징후)되는지 확인하십시오.
열화상 장비를 사용하여 주요 구성 요소(예: MOSFET, 변압기)에서 비정상적인 온도 상승이 있는지 스캔합니다.
- 수명예측
작동 시간과 온도 데이터를 기록합니다. 커패시터 ESR(등가 직렬 저항)이 50% 이상 증가하면 교체해야 합니다.
응용 금기사항
무부하 작동은 금지됩니다. 공진 전압이 제어 범위를 벗어나서 MOSFET이 손상될 수 있습니다.
출력 단락 없음: OCP 보호 기능을 사용하더라도 빈번한 단락으로 인해 장치 수명이 단축됩니다.
습하거나 먼지가 많은 환경을 피하십시오. 방전 또는 절연 불량이 발생할 수 있습니다. (IP65 이상의 보호가 필요합니다.)
6. LLC 공진형 고신뢰성 클래스 D 전력 증폭기 FAQ
기본 원리
Q1: LLC 공진형 클래스 D 전력 증폭기와 기존 클래스 D 전력 증폭기의 근본적인 차이점은 무엇입니까?
A1: 전통적인 클래스 D는 심각한 스위칭 손실과 EMI 문제가 있는 하드 스위칭을 사용합니다. LLC 공진은 소프트 스위칭 기술(ZVS/ZCS)을 통해 높은 효율(>95%)과 낮은 EMI를 달성하는 동시에 정현파 공진 전류를 사용하여 잡음을 줄입니다.
Q2: LLC 공진이 신뢰성을 향상시킬 수 있는 이유는 무엇입니까?
A2:
소프트 스위칭은 MOSFET 스트레스를 줄이고 장치 수명을 연장합니다.
공진 토폴로지는 전압/전류 스파이크를 자연스럽게 억제합니다.
다중 보호 회로(OCP/OVP/OTP)는 신속한 오류 격리를 달성합니다.
디자인 출원
Q3: 공진 매개변수(Lr, Cr, Lm)를 선택하는 방법은 무엇입니까?
A3:
공진 주파수 fr=1/(2π√(LrCr))은 일반적으로 스위칭 주파수 fs의 0.7~0.9배로 설정됩니다.
여자 인덕턴스 Lm은 Lr의 3~5배가 권장됩니다(ZVS 범위가 부하 변화를 포괄하도록 보장하기 위해).
참조 설계 도구(예: TI의 LLC 계산기)는 계산을 지원합니다.
Q4: PCB 레이아웃에서 금기 사항은 무엇입니까?
A4:
너무 긴 공진 루프 라우팅(>3cm)을 피하십시오.
전원 접지와 신호 접지를 혼합하지 마십시오.
고주파 스위칭 노드를 피드백 라인에서 멀리 두십시오.
성능 최적화
Q5: 경부하에서 효율이 떨어지면 어떻게 해야 합니까?
A5:
버스트 모드 또는 주파수 변조를 활성화합니다.
데드타임을 최적화합니다(보통 50~100ns).
드라이브 손실을 줄이려면 낮은 Qg GaN 장치를 선택하십시오.
Q6: EMI를 더욱 줄이는 방법은 무엇입니까?
A6:
공통 모드 초크 및 X/Y 커패시터를 추가합니다.
차폐 변압기와 금속 케이스를 사용하십시오.
주파수 전환에는 민감한 주파수 대역(예: AM 방송 대역)을 피하세요.
문제 해결
Q7: 전원을 켠 후 출력이 나오지 않습니다. 가능한 이유는 무엇입니까?
답변7:
입력 전압이 허용 범위 내에 있는지 확인하십시오.
활성화 신호(EN)가 활성화되었는지 확인하십시오.
보호 회로가 잘못 트리거되었는지(예: 과전압 래치) 감지합니다.
Q8: MOSFET의 과열 및 연소를 방지하는 방법은 무엇입니까?
A8:
방열판이 잘 접촉되었는지 확인하십시오(열 그리스 두께 <0.1mm).
ZVS가 달성되었는지 확인합니다(오실로스코프로 VDS 파형 관찰).
게이트 구동 전압이 충분한지 확인하십시오(보통 10-12V).
애플리케이션 시나리오
Q9: 배터리 구동 장치에 사용할 수 있나요?
A9: 예, 하지만 다음 사항에 유의하십시오.
넓은 입력 전압 모델(예: 8-40V)을 선택하십시오.
경부하 시 에너지 절약 모드를 활성화합니다.
낮은 대기 전류 제어 IC(예: <1mA)를 우선적으로 사용하십시오.
Q10: 의료 장비의 안전을 보장하는 방법은 무엇입니까?
A10:
의료용 절연 변압기(예: 5kV 내전압)를 통해
키 보호 회로의 중복 설계;
IEC 60601-1 안전 표준을 준수합니다.
유지보수 및 수명
Q11: 전해 콘덴서는 얼마나 자주 교체해야 합니까?
A11:
정상 조건(40°C)에서 약 5~8년;
고온 조건(>85°C)에서는 2~3년마다 교체해야 합니다.
ESR 값을 모니터링하여 50% 증가하면 즉시 교체하십시오.
Q12: 자기 부품의 노화를 확인하는 방법은 무엇입니까?
A12:
코어가 갈라졌거나 변색되었는지 관찰하십시오.
인덕턴스가 10% 이상 감소하는지 테스트합니다.
열화상 장비를 사용하여 국소 과열을 감지합니다(120°C 초과 시 교체 필요).
