DSP19/DSP18/DSP110 시리즈 액티브 스피커 연결 가이드

1. 제품개요

DSP19/DSP18/DSP110 시리즈는 전문 오디오 애플리케이션용으로 설계된 고성능 액티브 스피커입니다. 내장형 DSP 디지털 신호 프로세서와 고효율 증폭기 모듈이 있어 회의실, 공연, 극장 및 기타 시나리오에 적합합니다.

2. 연결 전 준비사항

• 장비 목록을 확인하세요

액티브 스피커(DSP19/DSP18/DSP110)

전원 코드(표준)

오디오 케이블(XLR/TRS/TS, 인터페이스에 따라 선택)

믹서 또는 오디오 소스 장치(예: 컴퓨터, 휴대폰, 플레이어)

• 환경 및 배치

스피커를 벽에 가까이 두지 마세요. (최소 20cm의 방열 공간을 확보하세요.)

균형 잡힌 음장을 보장하기 위해 왼쪽과 오른쪽 채널을 대칭으로 배치합니다.

충격방지 처리 : 특수 브라켓이나 충격흡수 패드 사용

3. 연결 단계에 대한 자세한 설명

• 전원 연결

정품 전원 코드를 사용하고 100-240V AC에 연결하십시오.

안정적인 전원 공급 보장(UPS 또는 전압 안정기 권장)

참고: 모든 오디오 케이블을 먼저 연결하고 마지막으로 전원을 켜십시오.

• 오디오 입력 인터페이스 선택

작업 단계:

오디오 케이블의 한쪽 끝을 오디오 소스 장치의 출력 포트에 연결하십시오.

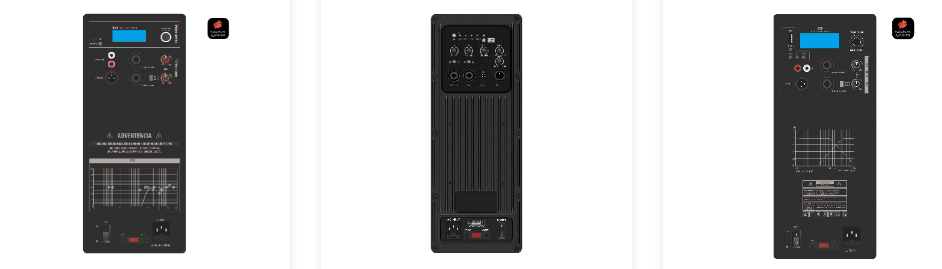

다른 쪽 끝을 스피커 후면 패널의 해당 INPUT 인터페이스에 연결하십시오.

XLR 커넥터가 떨어지지 않도록 조이세요.

• 멀티 스피커 시스템 연결

시리즈 모드(DSP110에 적용 가능):

LINK OUT 인터페이스를 통해 다음 스피커를 직렬로 연결하십시오.

총 거리가 20미터 이하인 최대 4개의 직렬 연결을 지원합니다.

병렬 모드:

오디오 분배기를 사용하여 여러 신호 분할

과부하를 방지하려면 임피던스 매칭에 주의하세요.

4. 일반적인 문제 해결

사운드 출력 없음

전원 표시등이 켜져 있는지 확인하십시오.

오디오 케이블이 끊어지지 않았는지 확인하십시오(멀티미터를 사용하여 테스트할 수 있음).

오디오 소스 장치의 출력 설정을 확인하세요.

배경 소음이 너무 많음

밸런스 연결(XLR/TRS) 사용

강력한 전자기 간섭원(예: 변압기)을 멀리하십시오.

접지가 잘 되었는지 확인하세요

저주파 왜곡

스피커의 "Bass Boost" 기능을 끄십시오.

입력 신호가 과부하되지 않았는지 확인하십시오(피크 표시등이 항상 켜져 있는 것은 아닙니다).

5. 안전 및 유지 관리

• 발열 관리 : 4시간 연속 사용 후 15분간 정지를 권장합니다.
• 청소 및 관리 : 매월 부드러운 천으로 그릴에 묻은 먼지를 닦아주세요.
• 장기 보관: 전원을 분리하고 건조한 환경에 보관
