클래스 H 스피커 앰프란 무엇입니까? 작동 원리

무엇입니까? 클래스 H 확성기 증폭기

클래스 H 확성기 증폭기는 클래스 D 설계와 관련된 스위칭 잡음 특성을 피하면서 기존 클래스 AB 설계에 비해 낭비되는 열을 줄이고 효율성을 향상시키기 위해 다중 레벨 스위칭 전원 공급 장치 레일 시스템을 사용하는 오디오 전력 증폭기 유형입니다. 항상 단일 고정 전압 레일에서 출력 트랜지스터를 실행하는 대신 클래스 H 설계는 주어진 순간에 증폭기에 필요한 출력 신호의 양에 따라 두 개 이상의 공급 전압 레벨 간에 동적으로 전환하여 출력 장치의 전압을 최소 요구 레벨에 더 가깝게 유지합니다.

아래 섹션에서는 이 레일 스위칭 원리의 작동 방식, 클래스 H가 다른 앰프 클래스와 어떻게 비교되는지, 효율성 및 열 관리 개선이 중요한 부분, 클래스 H 라우드스피커 앰프가 전문 오디오 시스템 및 설치된 오디오 시스템에 일반적으로 적용되는 부분에 대해 설명합니다.

클래스 H 증폭의 작동 방식

기존 클래스 AB 증폭기에서 출력단은 피크 신호 수요를 처리할 수 있는 크기의 고정된 고전압 레일에 의해 구동됩니다. 이는 더 조용한 구간에서 실제로 소량의 출력 전압만 필요할 때 레일과 출력 신호 사이의 초과 전압 차이가 출력 트랜지스터 전체에서 열로 소산된다는 것을 의미합니다. 클래스 H 설계는 두 개 이상의 전압 레일(일반적으로 일상적인 신호 레벨을 위한 낮은 레일과 피크용으로 예약된 하나 이상의 높은 레일)을 공급한 다음 신호가 실제로 요구할 때만 출력 단계를 더 높은 레일로 전환함으로써 이 문제를 해결합니다.

핵심 작동 순서

레일 전환 제어 회로를 통해 신호가 지속적으로 모니터링됩니다.
출력단은 일반적인 신호 레벨 동안 저전압 레일에서 끌어옵니다.
신호가 피크 레벨에 접근할 때만 회로가 더 높은 전압 레일로 전환됩니다.
피크 수요가 지나면 출력 단계가 로우 레일로 돌아갑니다.

다른 클래스와 비교한 클래스 H 증폭기 효율

클래스 H 증폭기 효율 일반적으로 전통적인 클래스 AB 설계와 스위칭 클래스 D 설계 사이에 속합니다. 출력단은 대부분의 작동 시간을 더 낮은 전압 레일에서 소비하기 때문에 고정 단일 레일 클래스 AB 증폭기에 비해 평균 전력 손실이 감소하는 반면 선형 출력단은 일부 애플리케이션에서 최소화하기를 선호하는 고주파 스위칭 아티팩트를 여전히 방지합니다.

클래스 H 증폭기는 얼마나 효율적인가요?

클래스 H 증폭기는 일반적으로 동급의 클래스 AB 증폭기보다 더 효율적인 것으로 간주됩니다. 출력 장치는 단일 고정 고전압 레일이 아닌 저전압 레일에 대해 작동하는 데 대부분의 작동 시간을 소비하여 일반적인 프로그램 자료 전반에 걸쳐 평균 열 손실을 줄이기 때문입니다.

열 생성 및 열 관리

왜냐하면 클래스 H 전력 증폭기 효율 더 많은 신호가 하부 레일에 머무를수록 열 발생은 일반적으로 동일한 출력 레벨에서 작동하는 동급 클래스 AB 설계에 비해 감소합니다. 이는 투어링 사운드 또는 고정 설치 시스템과 같은 지속적인 사용 응용 분야에서 냉각 요구 사항, 섀시 크기 및 장기적인 구성 요소 신뢰성에 실질적인 영향을 미칩니다.

클래스 H 증폭기가 뜨거워지나요?

클래스 H 앰프는 일반적으로 일반적인 프로그램 자료에서 동급의 클래스 AB 앰프보다 더 낮은 온도에서 작동합니다. 왜냐하면 대부분의 작동이 낮은 공급 레일에서 발생하기 때문입니다. 더 높은 지속 출력 수준에서 열 출력은 계속 증가하지만 레일 전환 접근 방식은 고정 단일 레일 설계에 비해 평균 열 부하를 줄입니다.

클래스 H vs 클래스 AB vs 클래스 D: 성능 비교

앰프 클래스를 선택하려면 단일 요소를 최적화하는 것이 아니라 효율성, 사운드 특성 및 설계 복잡성을 함께 고려하는 것이 필요합니다. 아래의 레이더 차트는 라우드스피커 애플리케이션을 위한 앰프 선택 시 일반적으로 고려되는 요소들에 대한 일반적인 비교를 보여줍니다.

클래스 H 증폭기의 장점과 단점

주요 장점

효율성 향상 고정 단일 레일 클래스 AB 설계와 비교
발열 감소 일반적인 프로그램 자료에서 냉각 요구 완화
일부 클래스 D 설계에서 볼 수 있는 고주파 스위칭 잡음을 방지하는 선형 출력단
유사한 클래스 AB 출력에 비해 더 작은 방열판과 더 컴팩트한 섀시 설계를 지원합니다.

실제 고려 사항 및 제한 사항

레일 스위칭 회로는 단일 레일 증폭기에 비해 설계 복잡성을 추가합니다.
레일 간 전환 전환은 청각적 아티팩트를 방지하기 위해 잘 제어되어야 합니다.
사운드 특성은 다르지만 효율성 향상은 일반적으로 동급 클래스 D 설계보다 낮습니다.

클래스 H 확성기 증폭기의 응용

A PA 시스템용 클래스 H 증폭기 투어링 및 설치된 사운드 시스템은 감소된 열 출력, 컴팩트한 섀시 크기 및 까다로운 프로그램 자료에 적합한 선형 출력 스테이지의 조합으로 인해 이점을 얻기 때문에 사용이 일반적입니다. 확성기용 클래스 H 증폭기 일반적으로 애플리케이션에는 연속 작업 작동에 효율성과 열 관리가 모두 중요한 중간 및 고전력 범위가 포함됩니다.

클래스 H 스피커 증폭기의 일반적인 애플리케이션 시나리오
신청	클래스 H가 적합한 이유
투어링 사운드 시스템	낮은 heat output supports compact rack-mounted chassis
고정 장소 설치	감소된 냉각 요구로 안정적인 연속 사용 작동
무대 모니터 Systems	동적 프로그램 자료에 적합한 선형 출력단
이벤트 및 장소 오디오	다양한 콘텐츠에 대한 효율성과 건전한 성능의 균형

Ningbo Zhenhai Huage Electronics 소개: 클래스 H 스피커 증폭기 제조업체

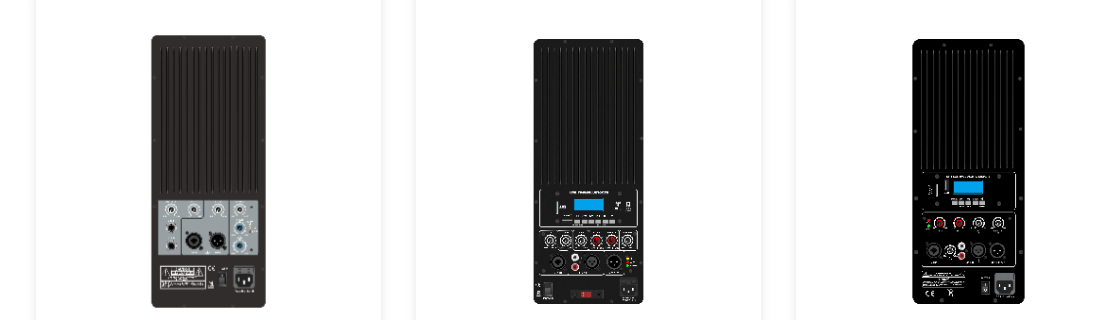

Ningbo Zhenhai Huage Electronics Co., Ltd.는 연구 개발, 생산 및 판매를 통합하여 운영하는 전문 오디오 기업입니다. 클래스 H 확성기 증폭기 Manufacturer 및 클래스 H 확성기 증폭기 공장. 이 회사는 수년 동안 사운드 믹서, 액티브 전력 증폭기, 마이크, 관련 전자 부품 및 장비 생산에 주력해 왔습니다.

회사는 전문적으로 맞춤형 클래스 H 스피커 앰프 좋은 제품, 좋은 서비스, 좋은 평판을 중심으로 한 비즈니스 접근 방식을 유지하면서 표준 제품과 함께 다양한 제품을 제공합니다. 수년에 걸쳐 회사는 국내외 많은 기업과 장기적이고 안정적인 협력 관계를 구축했으며 여러 오디오 브랜드에 OEM 서비스를 제공했습니다. 전문적인 디자인, 생산 및 테스트 팀을 갖추고 회사는 특정 고객 요구 사항에 따라 제품 맞춤화를 지원합니다.

자주 묻는 질문

Q1. 클래스 H 증폭기란 무엇입니까?

클래스 H 증폭기는 다중 스위칭 공급 레일을 사용하여 고정 단일 레일 클래스 AB 설계에 비해 열을 줄이고 효율성을 향상시키는 오디오 전력 증폭기입니다.

Q2. 클래스 H 증폭기는 어떻게 작동합니까?

입력 신호를 모니터링하고 일반 레벨용 저전압 레일과 신호 피크용으로 예약된 고전압 레일 사이에서 출력 단계를 전환합니다.

Q3. 클래스 H 증폭이란 무엇입니까?

클래스 H amplification refers to the rail-switching technique that keeps the voltage across the output devices closer to the minimum needed for the current signal level, reducing wasted heat.

Q4. 클래스 H 전력 증폭기는 무엇을 위해 사용됩니까?

이는 효율성과 열 관리가 모두 중요한 투어링 사운드, 고정 설치 및 무대 모니터 애플리케이션을 포함하여 전문 스피커 시스템에 일반적으로 사용됩니다.

Q5. 클래스 H 증폭기의 장점은 무엇입니까?

장점으로는 클래스 AB에 비해 향상된 효율성, 열 발생 감소, 고주파 스위칭 소음이 없는 선형 출력단, 보다 컴팩트한 섀시 설계 지원 등이 있습니다.

Q6. 클래스 H 증폭기의 단점은 무엇입니까?

레일 스위칭 회로는 설계 복잡성을 추가하고 스위칭 전환을 신중하게 제어해야 하지만 전반적인 효율성은 일반적으로 동급 클래스 D 설계보다 낮게 유지됩니다.

Q7. 클래스 H 증폭기는 얼마나 효율적입니까?

클래스 H amplifiers are generally more efficient than Class AB amplifiers because the output stage spends most operating time on a lower voltage rail, though efficiency is typically lower than Class D designs.
